電動床聲控化套件 VT-1
台灣新巨輪服務協會「A I智能體驗中心」智慧家居專案
受台北市新活力自立生活協會委託，協助台灣新巨輪服務協會「A I智能體驗中心」與職能治療師合作整合智慧家居產品，並針對需要看護或第三人協助操作的醫療電動床，設計聲控解決方案。
這次要達成的目標，是讓輪椅使用者也能透過聲控呼叫 Google 語音助理來操作電動床升降，自理日常起居更加舒適。
設計上為符合醫材相關法規、避免對醫療電動床進行破壞或侵入式改造，幾番思考後選擇了外掛式的硬體系統，僅替換電動床原廠的有線遙控器，不對電動床的原廠主機（馬達控制系統）做任何更動。
為此，我們透過逆向分析原廠遙控器的訊號規則（7 Pin 接頭）、並重新撰寫一套能下達同樣訊號的系統，再使用紅外線訊號做媒介、整合市售智慧家庭產品製造商的 Google 助理串接服務，設計出具備「能接收 Google 聲控指令」、「能計算當前電動床角度、記憶特定角度」、「快速場景（特定角度）實體按鈕」這幾項要點的新遙控器，來取代原廠遙控器。
可以理解為：驅動電動床馬達的原廠主機系統，接收的仍是與原廠遙控器相同的有線按鈕訊號（按了哪顆鍵、長按了多久），只是這個訊號會由我們自製系統去模仿真人手按的一套操作。
而 Google 語音助理只負責下達「按下某套操作」的指令給我們的自製系統。
※ 裝置包含自製系統主機盒、實體按鈕遙控器、Google Nest Audio 音箱（聲控命令端）

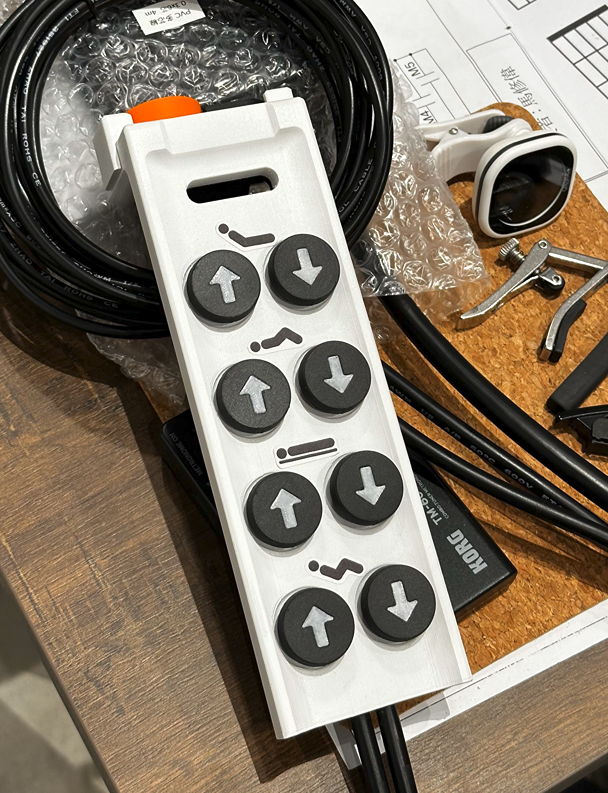

遙控器設計思路：
1. 傳統醫療電動床的遙控器按鈕，為避免誤觸，多數會設計小型的薄膜按鈕，較小也較難按壓。若為躺床病患、年長者、手部較無力的個案，較不易自行使用。
針對這點，我們保留了原廠遙控器的按鍵布局與功能，選擇放大按鈕本體，透過按鈕本身的高低差來做觸覺辨識，並選用更容易按下的短鍵程機械軸鍵，搭配遙控器本體左右側的凸起防誤觸、軟體端按下延時防誤觸。
讓按鈕在具備安全條件的前提下，也容易使用。

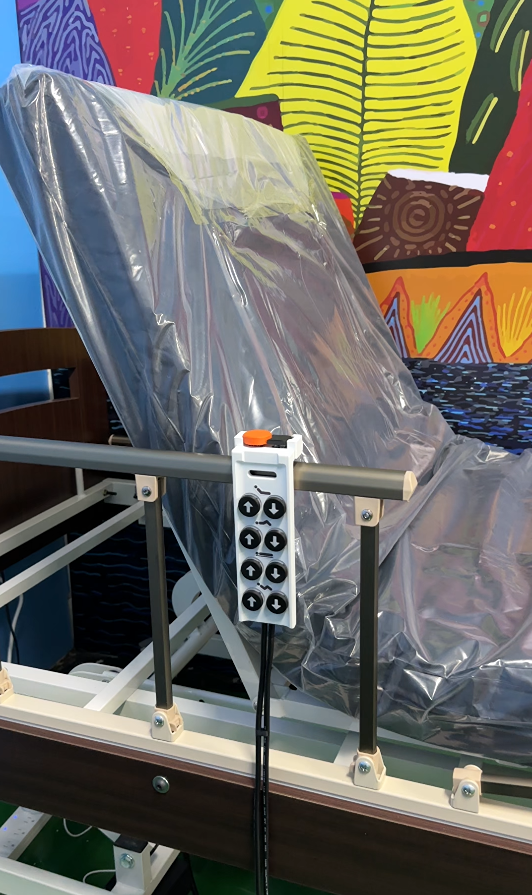

2. 遙控器頂部配置二個「場景記憶鈕」，記憶鈕由軟體端寫入特定組合角度（例如起床場景：頭部上升 60 度 + 腳部上升 35 度），能快速選擇常用場景。
場景記憶鈕選擇設計在頂端，方便床邊、床上皆能使用，並配有防誤觸設計，平躺或關燈時，也能透過手指觸覺來辨認二個按鈕外型，確認按鈕位置。
※ 經職能治療師評估，多數個案的使用情境，兩組常用角度便足夠。
※ 通常只有高階電動床才配有角度記憶功能，我們透過軟體為基本款電動床追加此功能。
系統設計思路：
透過市售智慧家庭產品製造商的 Google 助理串接服務，設定接入 Google 家庭 APP，與其紅外線控制器產品來與我們自製的系統主機通訊，實現 Google 語音助理能觸發電動床角度變化的指令。
居家場景能使用 Google Nest Audio 音箱來下達聲音指令，也能透過個人手機，經由 Google 家庭 App 下達語音遙控指令。

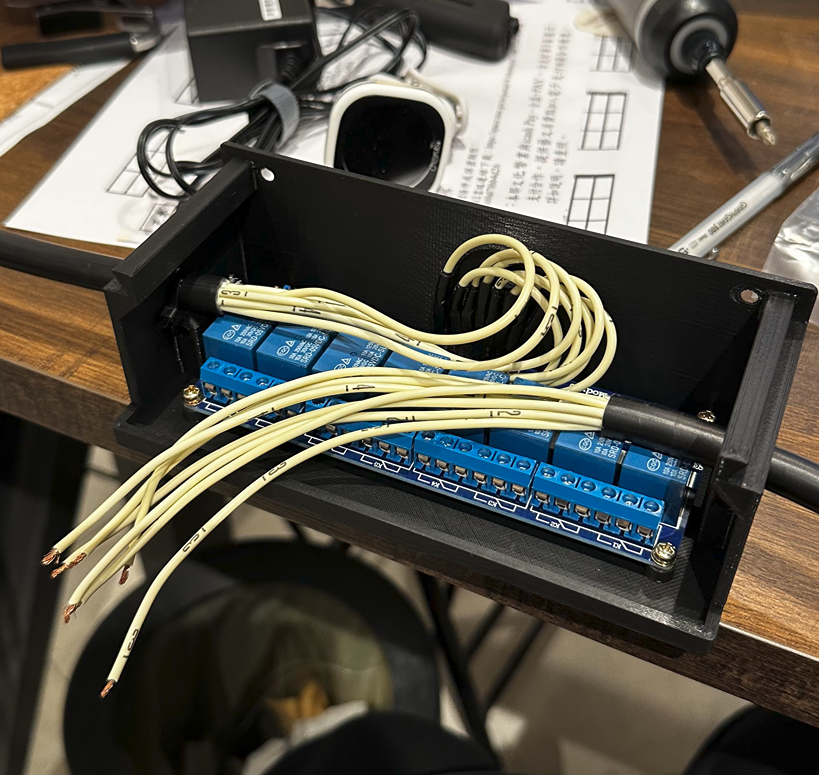

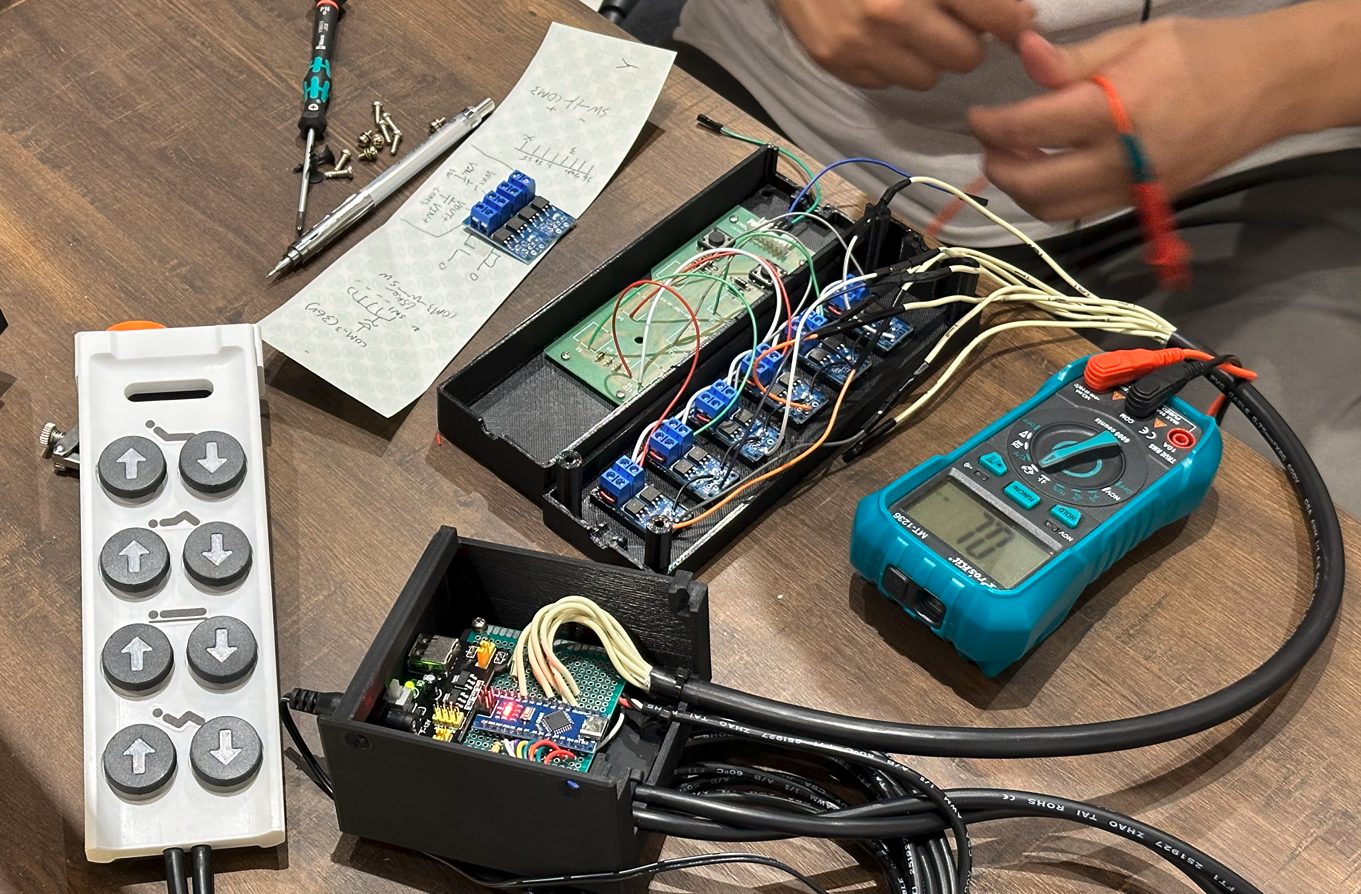

開發紀錄照：
